■性能卓越
■RS485通訊
■寬電壓輸入
■保護性能完備
■應用廣泛
■安全性高
■內置制動單元
■ 性能卓越
電流矢量控制算法，帶載能力強、響應速度快、調速范圍寬
■ 寬電壓輸入
電網電壓和頻率波動時，自動調節輸出，對電機和生產機械的沖擊小；
■ 應用廣泛
涵蓋多種典型負載的應用功能，滿足各類應用的需求；
■ 內置制動單元
結構緊湊，內置制動單元（22kW及以下標準配置）
■ RS485通訊
標準RS485串行通信接口，標準的MODBUS通信協議；
■ 保護性能完備
過流、過壓、輸入缺相、輸出缺相、輸出不平衡檢測等保護功能
■ 安全性高
成熟可靠的結構設計、高阻燃材料，確保產品使用安全。

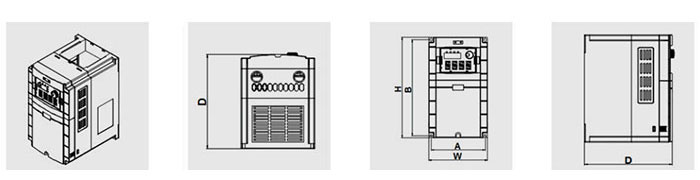

| 機型 | A(mm) | B(mm) | H(mm) | W(mm) | D(mm) | 安裝孔 |
| 安裝尺寸 | 外圍尺寸 | |||||
0.75KW-2.2KW G3/S1/S3 | 99 | 154 | 166 | 109 | 146 | 4.5 |
| 4.0KW-5.5KW G3 | 119 | 201 | 215 | 131 | 174 | 5.5 |
4.0KW-5.5KW S1/S3 7.5KW-11KW G3 | 130 | 237 | 249 | 143 | 181 | 5.5 |
7.5KW-11KW S3 15KW-22KW G3 | 188 | 305 | 324 | 209 | 192 | 6.5 |
15KW-22KW S3 30KW-37KW G3 | 264 | 388 | 408 | 288 | 209 | 7 |
30KW S3 45KW-55KW G3 | 235 | 485 | 510 | 320 | 248 | 8.5 |
37KW-55KW S3 75KW-110KW G3 | 240 | 635.5 | 655 | 377 | 267 | 8.5 |
| 132KW-185KW G3 | 320 | 730 | 750 | 495 | 325 | 13 |
| 200KW-280KW G3 | 460 | 980 | 1005 | 632 | 440 | 13/16 |
HS-721技術規格
項目 | 技術規格 | |||
輸出 | 輸出電壓 | 0V~輸入電壓 | ||
輸出頻率 | 0.00~500.00Hz | |||
載波頻率 | 0.8kHz~8.0kHz(可根據負載自動調節） | |||
過載能力 | G型機: 110%長期:150%/1分鐘 P型機: 105%長期;120%/1分鐘 | |||
輸入 | 額定電壓／頻率 | 單相: 220V,50/60Hz 三相: 380V,50/60Hz | ||
電壓波動范圍 | 三相: 380V±15%,允許范圍: AC323V~437V 單相: 220V±15%,允許范圍: AC187V~253V | |||
頻率波動范圍 | ±5% | |||
控 制 性 能 | 頻率設定分辨率 | 數字設定 | 0.01Hz | |
模擬端輸入 | 最大頻率×0.025% | |||
控制方式 |

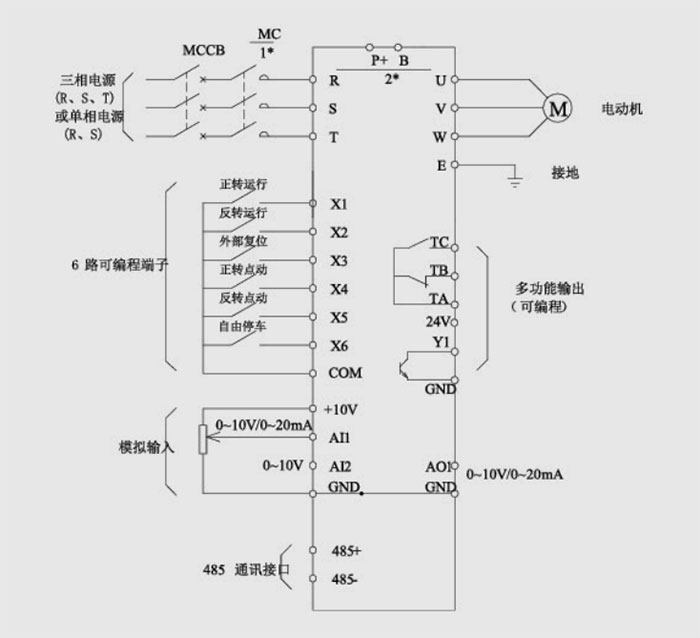

V/F控制,開環矢量控制(SVC),閉環矢量控制（FVC) | |||
啟動轉矩 | FVC | 0Hz/180%額定轉矩 | ||
SVC | 0.25Hz/150%額定轉矩 | |||
調速范圍 | FVC | 1:1000 | ||
SVC | 1:200 | |||
穩態速度精度 | ±0.5%額定轉速(SVC);±0.02%最大轉速（FVC) | |||
轉矩提升 | 0.0~30.0%額定電壓 | |||
V/F曲線 | 直線型、多點型、V/F完全分離、V/F半分離共4種 | |||
逐波限流 | V/F模式下,實現快速響應并保證變頻器正常運行 | |||
加減速曲線 | 直線或S曲線加減速方式 4種加減速時間,加減速時間范圍0.1~6500.0s | |||
自動電壓調整 | 當電網電壓變化時，能自動保持輸出電壓恒定 | |||
直流制動 | 直流制動頻率:0.00Hz~最大頻率 直流制動電流:0.0%~100.0% 直流制動時間:0.0s~100.0s | |||
點動控制 | 點動頻率范圍:0.00Hz~50.00Hz 點動加減速時間:0.1~6500.0s | |||
PLC和多段速 | 內置PLC功能,最多16段速運行 | |||
過壓／過流失速控制 | 自動限制運行期間的電流和電壓，防止頻繁跳閘. | |||
轉矩限定與控制 | 自動限制轉矩電流，矢量控制模式下可實現轉矩控制 | |||
控制輸入 輸出信號 | 運行指令 | 操作面板、控制端子、串行通訊給定，可實現多種方式切換 | ||
主頻率指令 | 數字給定、模擬電壓給定、模擬電流給定、脈沖給定、通訊給定?？?/span> 實現多種方式切換 | |||
輔助頻率指令 | 與主頻率結合，實現頻率微調和合成 | |||
輸入端子 | ■0~5V的鍵盤電位器輸入 ■6路DI端子,其中1路支持最高50kHz的高速脈沖輸入 ■2路AI端子,1路支持0~10V電壓輸入,1路支持 0~10V電壓輸入或0~20mA電流輸入 | |||
輸出端子 | ■1路高速脈沖輸出端子(或設定為可編程的開路集電極輸出) ■1路可編程繼電器輸出 ■1路AO輸出 | |||
串行通訊接口 | RS-485接口 | |||
保護功能 | 過壓、欠壓、過流、電流限幅、過載、過熱、電子熱過載繼電器、過 壓失速、數據保護等 | |||
顯示 | 五位數碼顯示(LED) 及狀態指示燈 | 參數設定：顯示參數號及參數值 | 功能代碼、數據、狀態 | |
運行顯示：顯示運行頻率、電流等 | ||||
故障顯示：顯示故障代碼 | ||||
使用條件 | 安裝場所 | 室內,海拔不高于1000米,無塵,無腐蝕性氣體,無日光直射 | ||
適用環境 | -10℃~+40℃(裸機為-10℃~+50℃),20%~90%RH(無凝露) | |||
振動 | 小于0.5g | |||
儲存方式 | -25℃~+65℃ | |||
安裝方式 | 壁掛式，柜式 | |||
防護等級 | IP20 | |||
冷卻方式 | 強迫風冷 | |||
電壓 | 單相 | 三相 | |
220V | 220V(240V) | 380V(415V) | |
功率(KW) | 電流(A) | 電流(A) | 電流(A) |
0.75 | 4 | 4 | 2.1 |
1.5 | 7 | 7 | 3.8 |
2.2 | 9.6 | 9.6 | 5.1 |
4.0 | 17 | 17 | 9 |
5.5 | 25 | 25 | 13 |
7.5 | — | 32 | 17 |
11 | — | 45 | 25 |
15 | — | 60 | 32 |
18.5 | — | 75 | 37 |
22 | — | 80 | 45 |
30 | — | 110 | 60 |
37 | — | 152 | 75 |
45 | — | 176 | 90 |
55 | — | 210 | 110 |
75 | — | — | 152 |
93 | — | — | 176 |
110 | — | — | 210 |
132 | — | — | 253 |
160 | — | — | 304 |
185 | — | 340 | |
200 | — | —
| 380 |
220 | — | — | 426 |
250 | — | — | 465 |
